Código de Colores para Cables Eléctricos según la NOM-001-SEDE: Guía Técnica para Instalaciones en México 2026
El código de colores en el cableado eléctrico no es una convención estética ni una preferencia del instalador: es un requisito normativo establecido en la NOM-001-SEDE que determina la función de cada conductor en una instalación y que permite a cualquier técnico identificar de forma segura fase, neutro y tierra física sin necesidad de instrumentos de medición.
Una instalación con el código de colores incorrecto o inconsistente es una instalación insegura: obliga a quien interviene después a medir cada conductor antes de tocarlo, elimina la posibilidad de trabajo seguro en emergencias y puede ser causa de rechazo en la verificación de unidades de verificación (UVs) autorizadas por la SENER.
Esta guía establece el código de colores de cableado eléctrico vigente en México bajo la NOM-001-SEDE-2012 y su actualización 2022, con los criterios de aplicación para sistemas monofásicos, bifásicos y trifásicos en instalaciones residenciales, comerciales e industriales.
- Marco Normativo: Dónde se Establece el Código de Colores en México
- Código de Colores NOM-001-SEDE: Sistema Monofásico
- Código de Colores NOM-001-SEDE: Sistema Trifásico
- Comparativa: Código NOM vs NEC vs IEC
- Código de Colores para Circuitos Especiales
- Calibres de Cable y Colores: La Combinación Correcta
-
Errores Frecuentes en el Código de Colores en Instalaciones Mexicanas
- 1. Usar cable negro para neutro
- 2. Invertir neutro y tierra física
- 3. No marcar conductores blancos que operan como fase
- 4. Usar azul para neutro en sistemas de 220V
- 5. No diferenciar el código de colores entre sistemas de 220V y 480V en la misma instalación
- 6. Interrumpir el conductor de tierra física
- Aplicación del Código de Colores en Tableros de Distribución
- Herramientas para Verificación del Código de Colores
- El Código de Colores en Verificaciones NOM: Qué Revisa la Unidad de Verificación
-
❓ Preguntas Frecuentes
- ¿Puedo usar cable azul para neutro en instalaciones mexicanas si viene de fábrica así en un equipo europeo?
- ¿El código de colores NOM aplica a instalaciones de corriente directa (CD)?
- ¿Qué pasa si no hay cable del color correcto disponible en el mercado local?
- ¿El código de colores aplica al cableado de telecomunicaciones y datos?
- ¿Cómo identifico la secuencia de fases A, B, C en una instalación existente sin diagrama?
Marco Normativo: Dónde se Establece el Código de Colores en México
El código de colores para instalaciones eléctricas en México está establecido en la NOM-001-SEDE-2012 (Instalaciones Eléctricas — Utilización), específicamente en la sección correspondiente a identificación de conductores. Esta norma es de cumplimiento obligatorio para todas las instalaciones eléctricas en el territorio mexicano y su verificación es responsabilidad de las Unidades de Verificación autorizadas por la Secretaría de Energía (SENER).
Es importante aclarar que México no adoptó directamente el código de colores de la NEC estadounidense ni el del IEC europeo. El código NOM-001-SEDE tiene características propias, especialmente en la identificación de fases en sistemas trifásicos, que lo diferencian de ambos estándares internacionales.
Este punto es crítico para proyectos con equipos importados o con especificaciones de ingeniería extranjeras: un diagrama eléctrico con código de colores NEC o IEC debe convertirse al código NOM antes de ejecutar la instalación en México.
Código de Colores NOM-001-SEDE: Sistema Monofásico
El sistema monofásico es el más común en instalaciones residenciales y comerciales ligeras en México, operando a 127V entre fase y neutro (sistema 127/240V).
| Conductor | Color NOM-001-SEDE | Función |
|---|---|---|
| Fase (hot) | Negro | Conductor energizado |
| Neutro | Blanco o gris claro | Conductor de retorno |
| Tierra física | Verde o verde con franja amarilla | Protección contra falla a tierra |
Observaciones técnicas:
El conductor negro es siempre fase.
En instalaciones residenciales mexicanas, el error más frecuente es usar cable negro tanto para fase como para neutro por disponibilidad en el mercado. Esto viola directamente la NOM-001-SEDE y crea una instalación donde es imposible identificar visualmente cuál conductor está energizado.
El neutro blanco puede tener marcas de fase en sus extremos.
Cuando un conductor blanco se usa como conductor de fase (por ejemplo, en circuitos de 240V donde ambos conductores son activos), debe marcarse con cinta negra o roja en ambos extremos para indicar que en ese circuito específico opera como fase, no como neutro.
El verde es exclusivo de tierra física.
Ningún otro conductor en la instalación puede ser verde, independientemente de su función. La tierra física nunca debe interrumpirse con interruptores ni fusibles.
Código de Colores NOM-001-SEDE: Sistema Trifásico
Las instalaciones trifásicas son el estándar en instalaciones industriales, comerciales de alta demanda y en la distribución de energía en plantas y edificios de múltiples pisos. En México, el sistema trifásico más común opera a 220/127V o 480/277V.
Sistema trifásico 220/127V (el más común en industria mediana y comercio):
| Conductor | Color NOM-001-SEDE | Identificación alternativa |
|---|---|---|
| Fase A (L1) | Negro | — |
| Fase B (L2) | Rojo | — |
| Fase C (L3) | Azul | — |
| Neutro | Blanco o gris | — |
| Tierra física | Verde o verde/amarillo | — |
Sistema trifásico 480/277V (industria pesada, plantas de manufactura):
| Conductor | Color NOM-001-SEDE | Observación |
|---|---|---|
| Fase A (L1) | Marrón | Diferente al sistema de 220V |
| Fase B (L2) | Naranja | Diferente al sistema de 220V |
| Fase C (L3) | Amarillo | Diferente al sistema de 220V |
| Neutro | Gris | Diferente al blanco de 220V |
| Tierra física | Verde o verde/amarillo | Igual en ambos sistemas |
Este es el punto de mayor confusión en instalaciones industriales mexicanas. El cambio de código de colores entre el sistema de 220V y el de 480V es intencional: permite identificar visualmente el nivel de voltaje de un circuito antes de intervenir. Un técnico que ve conductores marrón, naranja y amarillo sabe que está frente a un sistema de 480V sin necesidad de medirlo.
Comparativa: Código NOM vs NEC vs IEC
Esta tabla es especialmente relevante para proyectos con equipos importados de Estados Unidos o Europa, donde el código de colores del fabricante puede diferir del requerido por la NOM:
| Conductor | NOM-001-SEDE (México) | NEC (EUA) | IEC (Europa/Internacional) |
|---|---|---|---|
| Fase A — 208/127V | Negro | Negro | Marrón |
| Fase B — 208/127V | Rojo | Rojo | Negro |
| Fase C — 208/127V | Azul | Azul | Gris |
| Fase A — 480V | Marrón | Marrón | Marrón |
| Fase B — 480V | Naranja | Naranja | Negro |
| Fase C — 480V | Amarillo | Amarillo | Gris |
| Neutro | Blanco o gris | Blanco o gris | Azul claro |
| Tierra física | Verde / verde-amarillo | Verde / verde-amarillo | Verde-amarillo |
Conclusión práctica: El código NOM y el NEC coinciden en la mayoría de los conductores. La diferencia principal está en el neutro del sistema IEC (azul claro en IEC, blanco o gris en NOM/NEC) y en las fases del sistema trifásico de baja tensión (marrón-negro-gris en IEC, negro-rojo-azul en NOM). Equipos de fabricación europea con conductores de conexión azul deben reidentificarse al llegar a México si van a integrarse a instalaciones bajo NOM.
Código de Colores para Circuitos Especiales
Además del código general de fases y neutro, la NOM-001-SEDE establece o recomienda criterios de identificación para circuitos con funciones específicas:
Circuitos de emergencia y respaldo
Los conductores de circuitos de emergencia alimentados por generador o UPS deben identificarse de forma que sean distinguibles de los circuitos de red normal. La práctica más común en instalaciones hospitalarias e industriales en México es usar conductor naranja para los circuitos de emergencia en sistemas de 127V, reservando el rojo para fase B del sistema normal.
Circuitos de control y señalización
En tableros de control industrial (centros de control de motores, CCM), los circuitos de control de 120V o 24VDC tienen convenciones de color que se establecen en el diagrama eléctrico del proyecto. La NOM-001-SEDE no especifica colores para circuitos de control de baja tensión, pero la práctica estándar en la industria mexicana es:
| Función | Color convencional |
|---|---|
| Control 120V AC fase | Rojo |
| Control 120V AC neutro | Blanco |
| Control 24V DC positivo | Azul |
| Control 24V DC negativo | Negro o azul con franja |
| Señalización / piloto | Verde o amarillo |
Circuitos de alumbrado de emergencia:
Los circuitos que alimentan luminarias de emergencia y señalización de salidas deben mantenerse energizados incluso durante fallas del suministro normal. En instalaciones con doble alimentación, estos circuitos se identifican con marcas adicionales en cada caja de registro y en el tablero de distribución.
Calibres de Cable y Colores: La Combinación Correcta
El código de colores NOM-001-SEDE aplica independientemente del calibre del conductor, pero en la práctica del mercado mexicano existe una correlación frecuente entre el calibre del cable y los colores disponibles comercialmente que conviene conocer:
| Calibre AWG | Colores típicamente disponibles en México | Uso principal |
|---|---|---|
| Cal. 14 | Negro, blanco, rojo, verde | Circuitos de alumbrado (15A) |
| Cal. 12 | Negro, blanco, rojo, verde, azul | Contactos y circuitos generales (20A) |
| Cal. 10 | Negro, blanco, rojo, verde | Aires acondicionados, equipos de alto consumo (30A) |
| Cal. 8 | Negro, rojo, blanco, verde | Circuitos de cocina industrial, hornos |
| Cal. 6 y mayores | Negro, rojo, azul, blanco, verde (por pedido) | Alimentadores de subtableros |
| Calibres grandes (4/0 y mayores) | Negro (estándar), otros por pedido especial | Acometidas, alimentadores principales |
Punto crítico para instalaciones industriales
En calibres grandes (Cal. 2 y mayores), el cable generalmente solo está disponible en negro o en colores limitados. La NOM-001-SEDE permite identificar conductores de gran calibre mediante marcado en los extremos con cinta del color correspondiente o con marcadores de conductor (ferrules) del color correcto, cuando el color del aislamiento no coincide con el código de la norma.
Esta es la práctica correcta y normativa: no es necesario conseguir cable rojo de Cal. 2/0 para la fase B; es aceptable usar cable negro de Cal. 2/0 marcado con cinta roja en ambos extremos y en cada punto de acceso (cajas de registro, tableros).
Errores Frecuentes en el Código de Colores en Instalaciones Mexicanas
Estos son los incumplimientos más frecuentes detectados en verificaciones de instalaciones eléctricas bajo NOM-001-SEDE:
1. Usar cable negro para neutro
El cable THHW-LS negro es el más económico y disponible. En instalaciones de bajo presupuesto o ejecutadas sin supervisión técnica, es frecuente encontrar tanto la fase como el neutro en negro, diferenciados solo por la posición en el interruptor. Esto viola la NOM y crea una instalación insegura donde cualquier intervención futura requiere medir antes de tocar.
2. Invertir neutro y tierra física
Conectar el conductor blanco (neutro) a la barra de tierra y el conductor verde a la barra de neutro, o peor, usar un solo conductor para ambas funciones. En instalaciones antiguas o ejecutadas por personal no certificado, esta es la falla más peligrosa: elimina la protección de tierra física en los equipos conectados.
3. No marcar conductores blancos que operan como fase
En circuitos de 240V o en alimentadores bifásicos donde el conductor blanco opera como segunda fase, omitir las marcas negras en los extremos es un incumplimiento de la NOM y una trampa para el técnico que intervenga después.
4. Usar azul para neutro en sistemas de 220V
La confusión con el código IEC lleva a algunos instaladores a usar azul para neutro (correcto en IEC, incorrecto en NOM). En México, el azul es la Fase C del sistema trifásico de 220V.
5. No diferenciar el código de colores entre sistemas de 220V y 480V en la misma instalación
En plantas industriales donde coexisten ambos sistemas, es crítico mantener la diferenciación de colores entre niveles de voltaje. Mezclar los códigos de ambos sistemas en una misma instalación es un error grave de seguridad.
6. Interrumpir el conductor de tierra física
Instalar interruptores, fusibles o cualquier dispositivo de protección en el conductor verde viola la NOM-001-SEDE y elimina la continuidad de tierra en condición de falla precisamente cuando más se necesita.

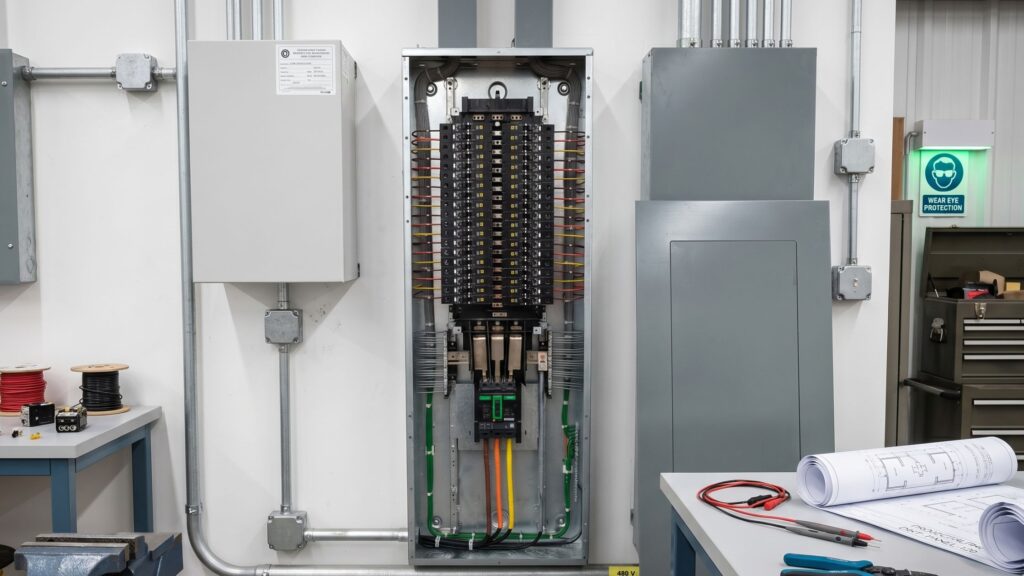

Aplicación del Código de Colores en Tableros de Distribución
El código de colores no aplica solo al cableado entre puntos; debe mantenerse consistente en las conexiones dentro de los tableros de distribución, incluyendo:
Barras colectoras (buses)
En tableros trifásicos, las barras deben identificarse con la fase correspondiente mediante etiquetas o pintura del color normativo. En tableros I-Line y NQ de Schneider Electric, las barras vienen identificadas de fábrica con marcas A, B, C que corresponden a las fases según el código NOM.
Conductores de interconexión dentro del tablero
Los puentes y conductores de control dentro del gabinete deben seguir el mismo código de colores que el cableado exterior. Un conductor de control que va de un relé al bobinado de un contactor debe ser rojo si es fase de control a 120V, no negro aunque sea más fácil de conseguir en esa sección.
Identificación de circuitos en el directorio del tablero
Además del código de colores en los conductores, la NOM-001-SEDE requiere que cada circuito en el tablero esté identificado en el directorio (etiqueta interior de la puerta del tablero) con la descripción de la carga que protege. Un tablero sin directorio actualizado es un incumplimiento normativo, independientemente de que el código de colores sea correcto.
Herramientas para Verificación del Código de Colores
Para verificar que una instalación cumple con el código de colores y que los conductores identificados corresponden realmente a la función asignada, estas son las herramientas necesarias:
Detector de voltaje sin contacto
Verifica presencia de voltaje en conductores identificados como fase sin necesidad de contacto físico. Si un conductor identificado como neutro o tierra activa el detector, hay un error de código o una falla en la instalación.
Multímetro digital CAT III
Para verificar el voltaje exacto entre conductores y confirmar que la secuencia de fases (A-B-C) corresponde a la identificación de colores en el tablero.
Probador de secuencia de fases
En instalaciones trifásicas industriales, el probador de secuencia de fases verifica que el orden A-B-C corresponde a la rotación correcta para motores trifásicos. Una inversión de secuencia de fases hace girar los motores en sentido contrario, lo que en bombas, compresores y ventiladores puede causar daño inmediato al equipo.
Megóhmetro
Para verificar que el conductor identificado como tierra física tiene continuidad real con la varilla o malla de tierra del sistema. Un conductor verde con continuidad interrumpida no protege al equipo ni al operador en condición de falla.
El Código de Colores en Verificaciones NOM: Qué Revisa la Unidad de Verificación
Cuando una instalación eléctrica se somete a verificación ante una Unidad de Verificación (UV) autorizada por la SENER, el código de colores es uno de los puntos del checklist de cumplimiento NOM-001-SEDE. Los aspectos específicos que se verifican incluyen:
- Identificación correcta de fase, neutro y tierra en tableros de distribución
- Consistencia del código de colores a lo largo de toda la instalación (no solo en el tablero)
- Marcado de conductores blancos que operan como fase
- Continuidad del conductor de tierra física desde los equipos hasta la barra de tierra en el tablero y de ahí al sistema de tierra física
- Directorio actualizado en tableros de distribución
Una instalación que no cumple con el código de colores recibe una no conformidad que debe corregirse antes de obtener el certificado de verificación. En instalaciones industriales que requieren este certificado para iniciar operaciones (industria alimentaria, farmacéutica, química), el incumplimiento del código de colores puede retrasar el arranque del proyecto.
❓ Preguntas Frecuentes
¿Puedo usar cable azul para neutro en instalaciones mexicanas si viene de fábrica así en un equipo europeo?
No en el cableado de la instalación. Los equipos importados con cableado interno en código IEC (azul para neutro) pueden mantenerse con su cableado interno original, pero las conexiones externas al equipo (el cableado de la instalación que llega al equipo) deben seguir el código NOM. En el punto de conexión entre el cableado de la instalación y el equipo, se documenta la diferencia en el diagrama eléctrico del proyecto.
¿El código de colores NOM aplica a instalaciones de corriente directa (CD)?
La NOM-001-SEDE establece principalmente el código para instalaciones de corriente alterna. Para sistemas de corriente directa (sistemas fotovoltaicos, baterías, sistemas de 24VDC en control industrial), la práctica estándar en México es rojo para positivo y negro para negativo, aunque la norma no es tan prescriptiva en este punto como lo es para CA.
¿Qué pasa si no hay cable del color correcto disponible en el mercado local?
La NOM-001-SEDE permite el marcado de conductores en los extremos con cinta adhesiva del color correspondiente cuando el conductor del color normativo no está disponible en el calibre requerido. Este marcado debe hacerse en ambos extremos del conductor y en cada punto de acceso intermedio (cajas de registro, tableros). El marcado con cinta es aceptado por las Unidades de Verificación siempre que sea claro, permanente y consistente.
¿El código de colores aplica al cableado de telecomunicaciones y datos?
No. El cableado de voz, datos y señal (par trenzado, coaxial, fibra óptica) tiene sus propios estándares de identificación (TIA/EIA-568 para datos estructurados) que son independientes del código de colores NOM-001-SEDE para instalaciones de potencia.
¿Cómo identifico la secuencia de fases A, B, C en una instalación existente sin diagrama?
Con un probador de secuencia de fases conectado a las tres fases del sistema. El equipo indica el orden de rotación (directo ABC o inverso CBA) y señala cuál terminal corresponde a cada fase según la secuencia de voltaje. Una vez identificadas las fases, se documentan y se re-etiquetan los conductores con el código de colores correcto.
