Relevadores de protección: el cerebro de tu subestación
- ¿Qué es un relevador de protección?
- ¿Cómo funciona un relevador de protección?
- Tipos de relevadores de protección
- ¿Dónde se instalan los relevadores de protección?
- Importancia de los relevadores en la protección eléctrica
- Mantenimiento y pruebas de relevadores de protección
- Relevadores analógicos vs. relevadores digitales
- Preguntas frecuentes sobre relevadores de protección
¿Qué es un relevador de protección?
Un relevador de protección es un dispositivo electrónico diseñado para detectar condiciones anormales en un sistema eléctrico —sobrecorrientes, cortocircuitos, fallas a tierra, sobrevoltajes— y enviar una señal para desconectar el equipo afectado antes de que el daño se propague.
En términos simples: si la subestación es el corazón de tu instalación eléctrica, el relevador de protección es su cerebro. Monitorea constantemente las variables eléctricas y toma decisiones autónomas en milisegundos cuando algo sale mal.
ℹ️ El término "relevador" es el nombre técnico en español latinoamericano. En España y Europa se usa "relé de protección". Ambos términos se refieren al mismo dispositivo dentro de los sistemas de protección eléctrica.
¿Cómo funciona un relevador de protección?
El funcionamiento de un relevador de protección se basa en tres etapas que ocurren de forma continua y automática:
Este ciclo ocurre de forma permanente, las 24 horas del día. Un relevador de protección moderno puede actuar en tiempos menores a 20 milisegundos, evitando que una falla puntual se convierta en un apagón generalizado o en la destrucción de equipos costosos.
Tipos de relevadores de protección
Dentro de la protección eléctrica existen distintos tipos de relevadores de protección, cada uno especializado en detectar un tipo específico de falla. Conocer sus diferencias es fundamental para diseñar un sistema de protección eficaz.
Relevador de sobrecorriente (50/51)
Es el más común en instalaciones industriales y comerciales. Detecta cuando la corriente supera un nivel predefinido, ya sea de forma instantánea (50) o con retardo de tiempo (51). Se utiliza para proteger cables, transformadores y motores contra sobrecargas y cortocircuitos.
Relevador diferencial (87)
Compara la corriente que entra y sale de un equipo o zona protegida. Si existe diferencia —lo que indica una falla interna— dispara de inmediato. Es el principal mecanismo de protección eléctrica para transformadores de potencia y generadores.
Relevador de distancia (21)
Muy utilizado en líneas de transmisión. Mide la impedancia vista desde el punto de instalación y determina si la falla está dentro de la zona protegida. Cuanto más cerca está la falla, más rápido actúa.
Relevador de falla a tierra (64 / 51N)
Detecta corrientes de fuga hacia tierra, que pueden ser muy pequeñas pero extremadamente peligrosas para personas y equipos. Es indispensable en cualquier sistema de protección eléctrica moderno.
Relevador de voltaje (27 / 59)
Monitorea el nivel de voltaje. El 27 actúa ante subvoltaje (pérdida de alimentación, huecos de tensión) y el 59 ante sobrevoltaje, protegiendo equipos sensibles como variadores de frecuencia y motores de alta eficiencia.
Relevador de frecuencia (81)
Utilizado principalmente en generación y sistemas interconectados. Detecta desviaciones de la frecuencia nominal (60 Hz en México) que indican desequilibrio entre generación y demanda.
| Tipo | Número ANSI | Protege contra | Aplicación típica |
|---|---|---|---|
| Sobrecorriente | 50 / 51 | Sobrecargas y cortocircuitos | Cables, motores, transformadores |
| Diferencial | 87 | Fallas internas | Transformadores, generadores |
| Distancia | 21 | Fallas en línea | Líneas de transmisión |
| Falla a tierra | 64 / 51N | Corrientes de fuga | Toda instalación MT y AT |
| Voltaje | 27 / 59 | Sub y sobrevoltaje | Cargas sensibles, motores |
| Frecuencia | 81 | Variación de frecuencia | Generadores, plantas industriales |
¿Dónde se instalan los relevadores de protección?

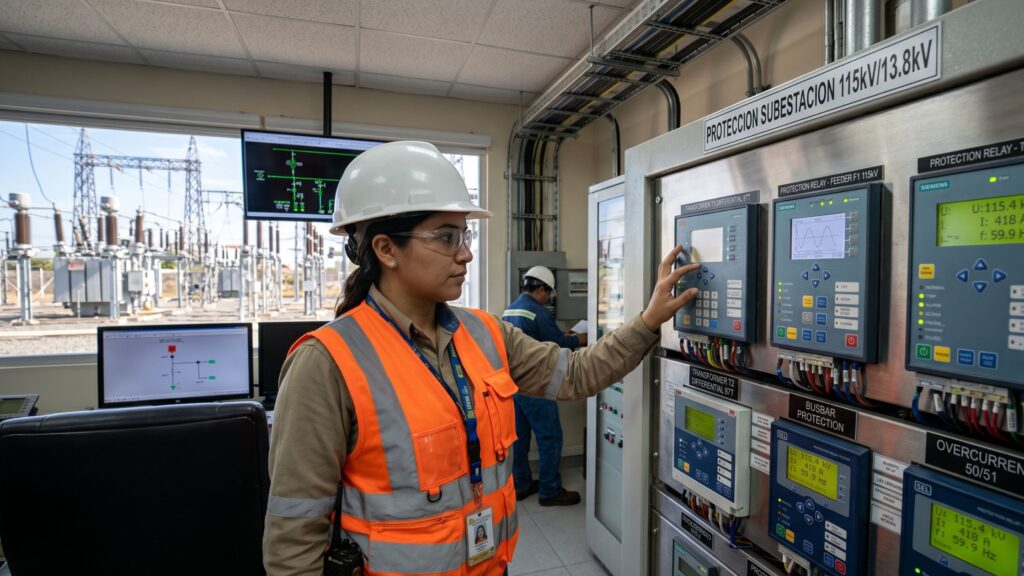

Los relevadores de protección se instalan en los tableros de control y protección de la subestación eléctrica, generalmente en gabinetes dedicados denominados "paneles de protecciones". Desde ahí, están conectados eléctricamente a los transformadores de medida (TC y TV) y a los interruptores de potencia.
En instalaciones industriales medianas y grandes, es común encontrarlos en:
- Subestaciones de media tensión (13.8 kV, 23 kV, 34.5 kV)
- Centros de control de motores (MCC) de alta potencia
- Tableros de distribución principal con alimentadores críticos
- Plantas de generación eléctrica y sistemas de cogeneración
- Parques solares y sistemas de almacenamiento de energía (BESS)
- Subestaciones de CFE para interconexión a la red
Importancia de los relevadores en la protección eléctrica
Un sistema de protección eléctrica sin relevadores de protección correctamente ajustados es como un automóvil sin frenos: funciona bien hasta que ocurre una emergencia. En ese momento, la diferencia entre tener protecciones bien coordinadas y no tenerlas puede medirse en pérdidas millonarias, paros de producción prolongados o incluso vidas humanas.
⚠️ Según estadísticas del sector, más del 60% de los daños graves en transformadores de potencia ocurren por falta de coordinación adecuada de las protecciones eléctricas o por relevadores de protección desajustados o fuera de servicio.
Mantenimiento y pruebas de relevadores de protección
Un relevador de protección instalado pero nunca probado es tan peligroso como no tenerlo. La única manera de garantizar que actuará correctamente ante una falla real es mediante pruebas periódicas con equipos especializados.
- Prueba de inyección de corriente secundaria para verificar los ajustes de disparo
- Prueba de tiempo de operación con equipo de pruebas (OMICRON, Doble, Megger)
- Verificación de los circuitos de disparo hasta el interruptor de potencia
- Revisión de las conexiones de los transformadores de corriente y voltaje
- Lectura y análisis de registros de eventos almacenados en el relevador
- Actualización de firmware en relevadores digitales multifunción
💡 La norma IEEE C37.10 y las recomendaciones de los fabricantes establecen que los relevadores de protección deben probarse al menos cada 2 años en instalaciones industriales y anualmente en infraestructura crítica.
Relevadores analógicos vs. relevadores digitales
Durante décadas, los relevadores de protección fueron dispositivos electromecánicos o de estado sólido (analógicos). Hoy, los relevadores de protección digitales —también llamados IED (Intelligent Electronic Devices)— han transformado completamente la forma de gestionar la protección eléctrica.
La tendencia actual apunta a la migración total hacia relevadores de protección digitales IED, especialmente en instalaciones nuevas y en procesos de modernización de subestaciones, gracias a su capacidad de integración con sistemas de automatización y gestión de energía.
Preguntas frecuentes sobre relevadores de protección
¿Cuál es la diferencia entre un relevador y un interruptor termomagnético?
¿Qué pasa si un relevador de protección falla?
¿Qué es la coordinación de protecciones eléctricas?
¿Con qué frecuencia se deben calibrar los relevadores?
¿Qué marca de relevadores de protección es mejor?
¿Se necesita un ingeniero especialista para configurar un relevador?
