Tableros de Distribución I-Line vs NQ Schneider Electric: Diferencias Técnicas y Cuándo Usar Cada Uno
Elegir entre un tablero I-Line y un tablero NQ de Schneider Electric es una de las decisiones técnicas más frecuentes en proyectos de instalaciones eléctricas industriales y comerciales en México. Ambos son tableros de distribución de la misma marca, ambos cumplen con los estándares NOM y NEMA, y ambos se ven similares en catálogo. Sin embargo, responden a necesidades completamente distintas en términos de capacidad de corriente, flexibilidad de configuración y tipo de proyecto.
Una selección incorrecta entre estos dos sistemas puede significar un tablero subdimensionado que requiere reemplazo antes de lo previsto, o una inversión excesiva en capacidad que nunca se va a utilizar. Esta guía analiza las diferencias técnicas reales entre ambos sistemas para que la decisión de especificación sea informada y justificable ante el cliente.
- ¿Qué es un Tablero de Distribución y Cuál es su Función en una Instalación?
- El Sistema NQ: El Estándar para Instalaciones Comerciales y Residenciales
- El Sistema I-Line: Distribución de Alta Capacidad para Industria y Comercio Pesado
- Sistema de montaje I-Line: la diferencia técnica central
- Interruptores compatibles con el sistema I-Line:
- Comparativa Técnica Directa: I-Line vs NQ
- El Factor KAIC: Por Qué la Capacidad de Cortocircuito Define la Selección
- Voltaje de Operación: 208V vs 480V en Instalaciones Mexicanas
- Integración con Sistemas de Monitoreo y Gestión de Energía
- Casos de Aplicación en la Industria Mexicana
- Criterios de Selección: La Guía de Decisión
-
Errores Frecuentes en la Especificación de Tableros
- Subdimensionar el KAIC sin calcular la corriente de cortocircuito disponible.
- Confundir la corriente nominal del interruptor principal con la corriente de cortocircuito disponible.
- No prever espacios de reserva para ampliaciones.
- Especificar NQ en instalaciones con alta corriente de arranque de motores.
-
❓ Preguntas Frecuentes
- ¿Los interruptores del sistema NQ son compatibles con tableros I-Line?
- ¿Puede un tablero NQ reemplazarse por un I-Line sin cambiar el cableado de salida?
- ¿Schneider Electric tiene soporte técnico y disponibilidad de refacciones en México?
- ¿Qué norma mexicana aplica para la selección y montaje de tableros de distribución?
- Conclusión: La Especificación Correcta Protege la Inversión del Cliente

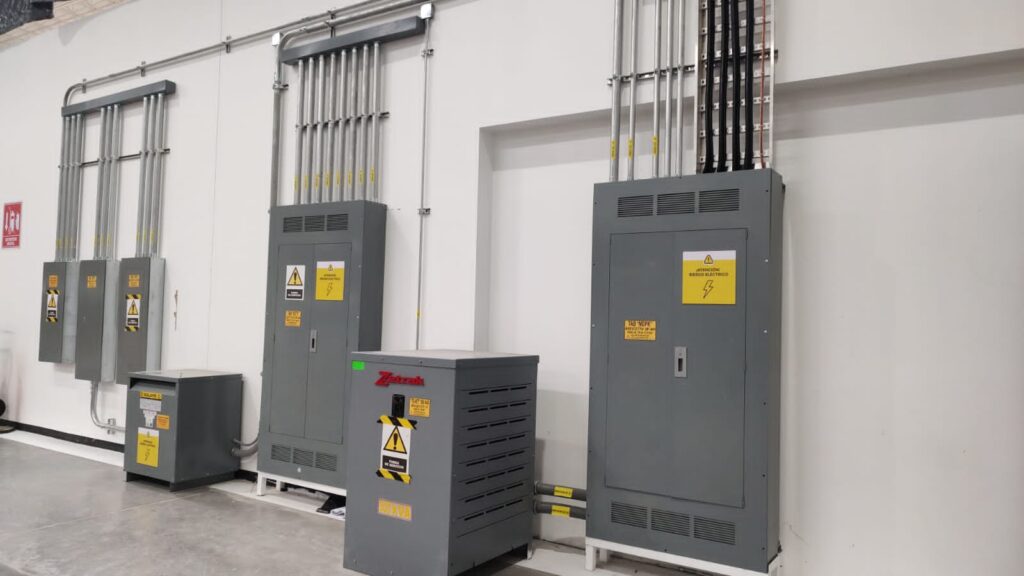

¿Qué es un Tablero de Distribución y Cuál es su Función en una Instalación?
Antes de comparar los sistemas, conviene establecer el marco técnico. Un tablero de distribución es el punto central donde la energía eléctrica proveniente de la acometida o del transformador se divide y distribuye hacia los diferentes circuitos de una instalación, con protección individual para cada uno mediante interruptores termomagnéticos o interruptores de falla a tierra.
En instalaciones industriales y comerciales en México, los tableros de distribución deben cumplir con:
- NOM-001-SEDE: Instalaciones eléctricas, que establece los requisitos de diseño, materiales y montaje
- NOM-003-SCFI: Para equipos eléctricos de uso en México
- UL 67: Estándar internacional de Underwriters Laboratories para panelboards
- NEMA PB1: Estándar para tableros de distribución en baja tensión
Tanto el sistema I-Line como el NQ de Schneider Electric cumplen con UL 67 y están disponibles con certificación para el mercado mexicano a través de Square D, la línea de productos de distribución eléctrica de Schneider.
El Sistema NQ: El Estándar para Instalaciones Comerciales y Residenciales
El tablero NQ (también conocido como QO en algunas configuraciones de Schneider/Square D) es el sistema de distribución diseñado para instalaciones de baja corriente en aplicaciones comerciales ligeras, oficinas, locales comerciales e instalaciones residenciales de alta demanda.
Características técnicas del sistema NQ:
| Parámetro | Especificación |
|---|---|
| Corriente máxima del interruptor principal | Hasta 225A |
| Voltaje nominal | 120/240V monofásico o 208/120V trifásico |
| Capacidad de cortocircuito (KAIC) | 10 kAIC a 22 kAIC según modelo |
| Número de espacios de circuito | 12 a 42 polos |
| Montaje de interruptores | Rieles estampados (plug-in) |
| Tipo de barra colectora | Barra de cobre estañado |
Sistema de montaje plug-in (rieles estampados)
La característica que define al sistema NQ es su método de montaje de interruptores: los interruptores termomagnéticos se insertan directamente en rieles metálicos estampados dentro del gabinete mediante presión, sin necesidad de tornillería de conexión al bus. Este sistema tiene ventajas concretas en instalaciones comerciales:
- Instalación y reemplazo de interruptores más rápido
- Menor riesgo de tornillos flojos por vibración o expansión térmica
- Perfil más compacto del tablero
La limitación de este sistema es su capacidad de corriente por interruptor: los interruptores de rieles estampados en el sistema NQ tienen un límite práctico de 100A por circuito derivado. Para cargas mayores, el sistema no es el adecuado.
Interruptores compatibles con el sistema NQ:
El sistema NQ es compatible con la línea de interruptores QO de Schneider/Square D, que incluye:
- Interruptores unipolares, bipolares y tripolares de 15A a 100A
- Interruptores con protección de falla a tierra (GFCI) para baños, cocinas y exteriores (requerimiento NOM-001-SEDE)
- Interruptores con protección de arco eléctrico (AFCI) para instalaciones con requerimientos de alta seguridad
Aplicaciones típicas del tablero NQ en México:
- Oficinas corporativas con cargas de iluminación, contactos y equipos de aire acondicionado fraccionado
- Locales comerciales en plazas y centros comerciales
- Hoteles: tableros de piso para habitaciones y áreas comunes
- Clínicas y consultorios médicos con cargas eléctricas moderadas
- Instalaciones residenciales de alta demanda (casas con múltiples sistemas de climatización y cocinas de inducción)
El Sistema I-Line: Distribución de Alta Capacidad para Industria y Comercio Pesado
El sistema I-Line de Schneider Electric (Square D) es una arquitectura de tablero de distribución diseñada específicamente para instalaciones industriales, comerciales de alta demanda y cualquier aplicación donde la corriente por circuito derivado supere los 100A o donde la capacidad de interrupción ante cortocircuito deba ser significativamente mayor.
Características técnicas del sistema I-Line:
| Parámetro | Especificación |
|---|---|
| Corriente máxima del interruptor principal | Hasta 1,200A |
| Voltaje nominal | 480/277V o 208/120V trifásico |
| Capacidad de cortocircuito (KAIC) | 22 kAIC a 100 kAIC según modelo |
| Número de espacios de circuito | 12 a 22 polos (mayor flexibilidad de configuración) |
| Montaje de interruptores | Conexión directa al bus I-Line |
| Tipo de barra colectora | Barra de cobre de alta sección transversal |
Sistema de montaje I-Line: la diferencia técnica central
El sistema I-Line utiliza un método de conexión de interruptores radicalmente diferente al NQ. En lugar de rieles estampados, el bus del sistema I-Line tiene una geometría específica que permite a los interruptores compatibles conectarse directamente a la barra colectora principal mediante un mecanismo de enganche rígido con conexión metálica directa.
Las ventajas técnicas de este sistema frente al NQ son concretas y significativas:
Mayor capacidad de corriente por circuito derivado: Los interruptores I-Line pueden manejar desde 15A hasta 400A por circuito derivado sin necesidad de cableado adicional al bus. Esto es imposible en el sistema NQ.
Mayor capacidad de interrupción (KAIC): La conexión directa al bus de mayor sección transversal permite capacidades de cortocircuito de hasta 100 kAIC en algunos modelos, comparado con los 22 kAIC máximos del NQ. En instalaciones cercanas a transformadores de alta capacidad o en subestaciones, la corriente de cortocircuito disponible puede superar fácilmente los 22 kAIC, haciendo que el NQ sea técnicamente insuficiente aunque el voltaje y la corriente nominal sean los mismos.
Flexibilidad de configuración: Los interruptores I-Line pueden instalarse y retirarse del tablero sin necesidad de desenergizar el bus principal (con el procedimiento correcto de trabajo en caliente y el EPP adecuado), lo que reduce el tiempo de paro en instalaciones industriales donde la continuidad del suministro es crítica.
Interruptores compatibles con el sistema I-Line:
El sistema I-Line es compatible con la línea de interruptores PowerPact de Schneider Electric, que incluye:
- Interruptores de caja moldeada (MCCB) de 15A a 400A
- Interruptores con disparo electrónico para ajuste preciso de protecciones
- Interruptores con comunicación Modbus para monitoreo remoto (integración con sistemas SCADA y BMS)
- Interruptores diferenciales de alta sensibilidad para protección de personas en instalaciones con riesgo de electrocución
Comparativa Técnica Directa: I-Line vs NQ
| Parámetro | Sistema NQ | Sistema I-Line |
|---|---|---|
| Corriente máxima del interruptor principal | 225A | 1,200A |
| Corriente máxima por circuito derivado | 100A | 400A |
| Capacidad de cortocircuito máxima | 22 kAIC | 100 kAIC |
| Voltaje máximo | 240V / 208V | 480V / 208V |
| Método de montaje de interruptores | Plug-in (rieles estampados) | Conexión directa al bus |
| Instalación en caliente | No recomendada | Posible con procedimiento correcto |
| Integración con sistemas de monitoreo | Limitada | Amplia (Modbus, EcoStruxure) |
| Costo relativo | Menor | Mayor |
| Aplicación principal | Comercial ligero, residencial alta demanda | Industrial, comercial pesado |
El Factor KAIC: Por Qué la Capacidad de Cortocircuito Define la Selección
Este es el criterio técnico que con mayor frecuencia determina si un tablero NQ es insuficiente para una instalación donde aparentemente las cargas nominales lo justificarían.
La capacidad de interrupción (KAIC, kiloamperes de interrupción en cortocircuito) indica la corriente máxima de falla que el interruptor puede interrumpir de forma segura sin destruirse. Si la corriente de cortocircuito disponible en el punto de instalación supera el KAIC del tablero, un cortocircuito puede resultar en una explosión del interruptor con riesgo de incendio y daño al personal.
Cómo calcular si el NQ es suficiente:
La corriente de cortocircuito disponible en un punto de la instalación depende principalmente de la potencia del transformador que alimenta el circuito y la impedancia del sistema hasta ese punto. La fórmula simplificada para una estimación inicial es:
Icc = kVA del transformador / (√3 × kV × %Z)
Donde %Z es la impedancia porcentual del transformador (generalmente entre 4% y 6% para transformadores de distribución estándar).
Ejemplo práctico: Transformador de 500 kVA, 480V trifásico, impedancia 5.75%: Icc = 500,000 / (1.732 × 480 × 0.0575) = 10,435A = 10.4 kAIC
En este caso, un tablero NQ con 22 kAIC es técnicamente suficiente.
Ejemplo con transformador de mayor capacidad: Transformador de 2,000 kVA, 480V trifásico, impedancia 5.5%: Icc = 2,000,000 / (1.732 × 480 × 0.055) = 43,740A = 43.7 kAIC
En este caso, un tablero NQ con 22 kAIC máximo es insuficiente. Se requiere el sistema I-Line con capacidad de 65 kAIC o 100 kAIC.
Este cálculo es el primero que debe realizarse en cualquier especificación de tablero, antes de considerar la corriente nominal de las cargas.
Voltaje de Operación: 208V vs 480V en Instalaciones Mexicanas
Este es otro criterio que frecuentemente define la selección entre sistemas.
Sistemas de 208/120V trifásico (baja tensión): Es el sistema de distribución estándar en instalaciones comerciales, oficinas y plantas industriales ligeras en México. Ambos sistemas, NQ e I-Line, tienen versiones para 208/120V. La selección entre ellos en este voltaje la determina principalmente la corriente de cortocircuito disponible y la corriente por circuito derivado requerida.
Sistemas de 480/277V trifásico (media-baja tensión): El sistema I-Line es el indicado para instalaciones en 480V. El sistema NQ no está diseñado para este nivel de voltaje. En plantas industriales con motores de media potencia, sistemas de climatización industrial y equipos de proceso, el nivel de 480V es el estándar que reduce las corrientes de operación y el costo del cableado frente al equivalente en 208V.
Integración con Sistemas de Monitoreo y Gestión de Energía
Para instalaciones industriales y comerciales que requieren monitoreo del consumo energético, registro de demanda máxima o integración con sistemas BMS (Building Management System) o SCADA, el sistema I-Line ofrece ventajas significativas que el NQ no puede replicar.
Los interruptores PowerPact con disparo electrónico (serie M, P y R de Schneider) instalados en tableros I-Line permiten:
- Medición en tiempo real de corriente, voltaje, potencia activa y reactiva, y factor de potencia por circuito
- Comunicación Modbus RTU o TCP/IP para integración con sistemas de gestión de energía como EcoStruxure Power Monitoring Expert de Schneider
- Registro de eventos de disparo con sello de tiempo, útil para diagnóstico de fallas y análisis de calidad de energía
- Disparo remoto para control desde sala de operaciones o sistemas de automatización
- Ajuste de protecciones sin reemplazar el interruptor: la curva de disparo se configura mediante software o directamente en el frente del interruptor
Para instalaciones donde el control de costos energéticos es un objetivo del proyecto (manufactura, hoteles, centros comerciales, hospitales), la inversión adicional del sistema I-Line con interruptores monitoreados se amortiza en la optimización del consumo identificada a través de los datos.
Casos de Aplicación en la Industria Mexicana
Parques industriales del Bajío (Querétaro, Guanajuato, San Luis Potosí)
Las plantas de manufactura automotriz y de autopartes en el Bajío son el entorno más demandante para tableros de distribución en México. Corrientes de cortocircuito altas por la cercanía a subestaciones de alta capacidad, voltajes de 480V para motores de proceso y requerimientos de monitoreo energético para certificaciones ISO 50001 hacen del sistema I-Line la especificación estándar en este sector.
Centros comerciales y desarrollos de uso mixto
Los tableros de piso en torres de oficinas y las salas eléctricas de centros comerciales típicamente combinan ambos sistemas: tableros I-Line en el cuarto eléctrico principal para distribución a alta corriente, y tableros NQ en cada piso o local para distribución a circuitos derivados de menor corriente.
Hospitales y clínicas de alta especialidad
Las instalaciones médicas requieren alta confiabilidad y en muchos casos sistemas de transferencia automática. Los tableros I-Line con interruptores monitoreados permiten la integración con sistemas UPS y generadores de emergencia que requieren medición precisa de cargas para determinar la capacidad del respaldo.
Hoteles y desarrollos turísticos
Los tableros de distribución de piso en hoteles de cuatro y cinco estrellas son una aplicación típica del sistema NQ para circuitos de habitación, pero con tableros I-Line en el cuarto eléctrico principal donde se alimentan los sistemas de HVAC central, elevadores y cocinas industriales.
Criterios de Selección: La Guía de Decisión
Con base en los parámetros técnicos analizados, estos son los criterios de selección en orden de prioridad:
Usa el sistema NQ cuando:
- La corriente de cortocircuito disponible en el punto de instalación es menor a 22 kAIC
- La corriente del interruptor principal no supera los 225A
- Ningún circuito derivado requiere más de 100A
- El voltaje de operación es 208/120V o 240/120V
- No se requiere integración con sistemas de monitoreo energético
- El proyecto es comercial ligero u oficinas
Usa el sistema I-Line cuando:
- La corriente de cortocircuito disponible supera los 22 kAIC
- Se requieren circuitos derivados de más de 100A
- El voltaje de operación es 480/277V trifásico
- La instalación requiere integración con sistemas SCADA, BMS o monitoreo energético
- Se necesita capacidad de mantenimiento sin paro total (instalación en caliente)
- El proyecto es industrial, hospitalario o comercial de alta demanda
Errores Frecuentes en la Especificación de Tableros
En proyectos de instalaciones industriales, estos son los errores de especificación más frecuentes que resultan en problemas durante la puesta en marcha o en el ciclo de vida de la instalación:
Subdimensionar el KAIC sin calcular la corriente de cortocircuito disponible.
El error más grave y el más frecuente. Especificar un tablero NQ en una instalación con transformador de alta capacidad sin calcular primero la corriente de cortocircuito disponible puede resultar en un tablero técnicamente inseguro aunque las cargas nominales estén dentro del rango.
Confundir la corriente nominal del interruptor principal con la corriente de cortocircuito disponible.
Un tablero con interruptor principal de 400A no necesariamente requiere un KAIC de 400 kAIC. El KAIC se determina por la corriente de falla del sistema eléctrico, no por la corriente nominal de operación.
No prever espacios de reserva para ampliaciones.
En proyectos industriales y comerciales, es práctica estándar especificar tableros con entre 20% y 25% de espacios de reserva sobre la carga inicial del proyecto. Un tablero lleno desde el primer día de operación es un problema de ingeniería que se paga caro en ampliaciones futuras.
Especificar NQ en instalaciones con alta corriente de arranque de motores.
Los motores eléctricos tienen corrientes de arranque de 6 a 8 veces la corriente nominal de operación. En instalaciones con múltiples motores de mediana potencia, la corriente de cortocircuito disponible puede ser mayor de lo que sugiere el análisis de carga normal.
❓ Preguntas Frecuentes
¿Los interruptores del sistema NQ son compatibles con tableros I-Line?
No. Los sistemas utilizan geometrías de bus completamente diferentes y no son intercambiables. Los interruptores QO del sistema NQ no pueden montarse en tableros I-Line y viceversa. Esta es una incompatibilidad de diseño intencional, no una limitación de mercado.
¿Puede un tablero NQ reemplazarse por un I-Line sin cambiar el cableado de salida?
Depende de la configuración. Los conductores de los circuitos derivados generalmente pueden reutilizarse si el calibre es adecuado para los nuevos interruptores. Lo que cambia es el gabinete, el bus y los interruptores. En una retrofit de NQ a I-Line, el alcance del trabajo incluye el reemplazo completo del tablero pero no necesariamente del cableado aguas abajo.
¿Schneider Electric tiene soporte técnico y disponibilidad de refacciones en México?
Schneider Electric tiene operaciones directas en México con centros de distribución en Querétaro, Monterrey y CDMX, y una red de distribuidores autorizados en las principales ciudades del país. Los interruptores PowerPact y QO tienen buena disponibilidad en el mercado mexicano tanto en distribuidores especializados como en materiales eléctricos industriales.
¿Qué norma mexicana aplica para la selección y montaje de tableros de distribución?
La NOM-001-SEDE es la norma principal que rige las instalaciones eléctricas en México, incluyendo los requisitos para tableros de distribución. Complementariamente, la norma NMX-J-284 (equivalente a UL 67) aplica específicamente para tableros de distribución en baja tensión. Para instalaciones en industrias específicas (petroquímica, minería, alimentos), pueden aplicar normas adicionales de la STPS y normas internacionales como IEC 60439.
Conclusión: La Especificación Correcta Protege la Inversión del Cliente
La elección entre tablero I-Line y NQ no es una decisión de preferencia de marca ni de costo inicial: es una decisión de ingeniería que debe basarse en el cálculo de corriente de cortocircuito disponible, los requerimientos de corriente por circuito derivado, el nivel de voltaje del sistema y los requerimientos de monitoreo y mantenimiento de la instalación.
Un tablero correctamente especificado opera de forma segura durante toda su vida útil, soporta las ampliaciones previstas y cumple con la normativa vigente. Un tablero subdimensionado en KAIC o corriente es un pasivo técnico que puede resultar en fallas graves, pérdida de producción y responsabilidad del proyectista.
