Tubería Conduit vs Charola Tipo Malla: ¿Qué Sistema de Canalización Usar en tu Nave Industrial?
La elección del sistema de canalización eléctrica en una nave industrial no es una decisión menor. Define el costo de materiales y mano de obra del proyecto, la facilidad de mantenimiento y ampliaciones futuras, el cumplimiento con la NOM-001-SEDE y, en muchos casos, la viabilidad técnica de la instalación según el tipo de ambiente y la carga de conductores requerida.
La tubería conduit de pared gruesa y la charola tipo malla son los dos sistemas de canalización más utilizados en instalaciones industriales en México. No son sistemas competidores en todos los escenarios: cada uno responde a condiciones específicas de instalación, tipo de conductor, ambiente y requerimiento normativo. Usarlos indistintamente sin criterio técnico resulta en instalaciones sobredimensionadas en costo, subdimensionadas en capacidad o en incumplimiento de norma.
Esta guía establece los criterios técnicos para decidir cuándo usar cada sistema, cuándo combinarlos y qué factores determinan la selección correcta en naves industriales en México.
- Los Dos Sistemas: Definición Técnica
- Tubería Conduit de Pared Gruesa: Cuándo es el Sistema Correcto
- Factores de corrección de capacidad de corriente en conduit
- Charola Tipo Malla: Cuándo es el Sistema Correcto
- Reglas de Instalación para Charola Tipo Malla
- Soportería adecuada
- La Combinación Correcta: Conduit y Charola en la Misma Nave
- Costos Comparativos: Análisis para Naves Industriales en México 2026
- Análisis de costo por capacidad de conductores:
- Normativa Aplicable: Lo que Dice la NOM-001-SEDE
- Selección de Conductores para Charola Tipo Malla
-
❓ Preguntas Frecuentes
- ¿Puedo usar charola tipo malla en exterior de la nave?
- ¿La charola tipo malla requiere cubierta para cumplir la NOM?
- ¿Cuánto peso puede soportar una charola tipo malla de 300mm?
- ¿Puedo mezclar cables de diferentes voltajes en la misma charola?
- ¿Qué mantenimiento requiere el sistema de charola tipo malla?
Los Dos Sistemas: Definición Técnica
Tubería Conduit de Pared Gruesa (Rigid Metal Conduit — RMC)
La tubería conduit de pared gruesa, también llamada conduit rígido metálico o conduit galvanizado, es un tubo de acero con rosca en los extremos que protege los conductores eléctricos contra daño mecánico, humedad y exposición química. Es el sistema de canalización de mayor protección disponible para instalaciones eléctricas.
En México, los diámetros comerciales más comunes son 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" y 4", en tramos de 3 metros con rosca en ambos extremos. El sistema se complementa con accesorios roscados: codos, uniones, cajas condulet, niples y abrazaderas.
Existe también la variante de tubería conduit de pared delgada (EMT — Electrical Metallic Tubing), que no tiene rosca y se une mediante conectores de compresión o de tornillo. El EMT es más ligero y económico que el conduit de pared gruesa, pero ofrece menor resistencia mecánica y no es adecuado para instalaciones en exteriores expuestos ni en ambientes con riesgo de daño físico.
Charola Tipo Malla (Cable Tray — Wire Mesh)
La charola tipo malla, también conocida como bandeja portacables de malla o charola de alambre, es un sistema de soporte abierto fabricado con alambre de acero galvanizado soldado en configuración de rejilla. A diferencia de la tubería conduit, la charola tipo malla no encierra los conductores: los soporta sobre una superficie abierta que permite ventilación natural y acceso visual directo al cableado.
Los anchos comerciales más comunes en el mercado mexicano son 50mm, 100mm, 150mm, 200mm, 300mm y 450mm, con alturas de 50mm a 100mm. Los tramos estándar son de 3 metros, con accesorios de curva horizontal, curva vertical, T, cruz y reductores para transiciones entre anchos.
Comparativa Técnica Central
| Parámetro | Conduit Pared Gruesa | Charola Tipo Malla |
|---|---|---|
| Protección mecánica | Alta | Baja-Media |
| Protección contra humedad | Alta (con accesorios correctos) | Baja (sistema abierto) |
| Ventilación de conductores | Nula (sistema cerrado) | Alta (sistema abierto) |
| Capacidad de conductores | Limitada por diámetro | Alta y escalable |
| Facilidad de ampliación | Baja (requiere nuevo tramo o caja) | Alta (se agrega cable sin desmontar) |
| Costo de material | Medio-Alto | Medio |
| Costo de instalación (mano de obra) | Alto | Bajo-Medio |
| Cumplimiento NOM en exteriores | Sí (con sellado correcto) | Limitado |
| Aplicación principal | Circuitos individuales, exteriores, zonas de riesgo | Recorridos de múltiples cables, interior de nave |
| Identificación visual del cableado | Imposible sin abrir el sistema | Inmediata |
Tubería Conduit de Pared Gruesa: Cuándo es el Sistema Correcto
La tubería conduit de pared gruesa no es simplemente "la opción más robusta": es el sistema normativamente requerido en situaciones específicas donde la charola tipo malla no puede sustituirla.
Instalaciones en exteriores expuestos
La NOM-001-SEDE requiere protección mecánica adecuada para conductores en exteriores donde estén expuestos a daño físico, lluvia, polvo y variaciones de temperatura. El conduit rígido galvanizado con accesorios de sello impermeable es el sistema correcto para:
- Recorridos en fachadas exteriores de naves
- Instalaciones en patios de maniobras y estacionamientos
- Conexiones entre edificios a nivel de piso o en zanjas
- Acometidas desde transformadores hasta el cuarto eléctrico
El conduit EMT (pared delgada) no es adecuado para exteriores en zonas de humedad o donde pueda recibir impacto mecánico. El conduit de pared gruesa con uniones roscadas y accesorios con sello de hule es el estándar correcto para estas aplicaciones.
Zonas con riesgo de daño mecánico
En áreas de la nave donde los conductores pueden ser golpeados por maquinaria, montacargas o materiales en movimiento, el conduit de pared gruesa es el único sistema que ofrece protección mecánica real:
- Recorridos a nivel de piso o en altura de paso de montacargas
- Zonas de carga y descarga
- Áreas de prensas, troqueladoras y maquinaria pesada
- Columnas y estructuras expuestas a impacto
Ambientes con presencia de líquidos o vapores
En industrias alimentarias, farmacéuticas, químicas y de bebidas, donde los conductores pueden estar expuestos a lavados con agua a presión, vapor o agentes de limpieza, el sistema cerrado del conduit con accesorios de sello apropiados es el único que garantiza la integridad del aislamiento de los conductores.
Conexiones finales a equipos
Independientemente del sistema de canalización principal, la conexión final entre el punto de distribución y el equipo (motor, tablero de control, sensor) se hace siempre con conduit flexible o conduit rígido. La charola tipo malla no puede llegar hasta el equipo: requiere una transición a conduit en el punto de salida hacia el equipo.
Instalaciones en zonas clasificadas (áreas peligrosas)
En áreas con presencia de gases, vapores o polvos inflamables (clasificadas como Clase I, II o III según NOM-001-SEDE), el conduit de pared gruesa con accesorios de sello para área clasificada (condulets de sello) es el sistema requerido. Las charolas tipo malla no son adecuadas para zonas clasificadas.
Capacidad de conductores en conduit: La Regla del 40%
La NOM-001-SEDE, siguiendo el estándar NEC, establece que la suma del área transversal de todos los conductores en un tramo de conduit no debe superar el 40% del área interior del tubo cuando hay tres o más conductores. Para uno o dos conductores, el límite es 53% y 31% respectivamente.
Esta regla tiene implicaciones prácticas directas en el dimensionamiento del conduit:
| Diámetro conduit | Área interior (mm²) | Capacidad máxima 40% (mm²) | Conductores Cal. 12 (aprox.) |
|---|---|---|---|
| 1/2" (16mm) | 199 mm² | 80 mm² | 3-4 conductores |
| 3/4" (21mm) | 314 mm² | 126 mm² | 6-7 conductores |
| 1" (27mm) | 573 mm² | 229 mm² | 11-12 conductores |
| 1-1/4" (35mm) | 864 mm² | 346 mm² | 16-17 conductores |
| 2" (53mm) | 2,165 mm² | 866 mm² | 40+ conductores |
La implicación más importante: En proyectos industriales con múltiples circuitos hacia un mismo destino, el conduit se satura rápidamente y requiere diámetros grandes o múltiples tuberías en paralelo. Este es el escenario donde la charola tipo malla ofrece una ventaja económica y práctica significativa.
Factores de corrección de capacidad de corriente en conduit
Un aspecto técnico frecuentemente ignorado en la especificación de conduit es el factor de corrección por agrupamiento de conductores. Cuando varios conductores circulan por el mismo tubo, el calor generado por cada conductor eleva la temperatura de los demás, reduciendo la capacidad de corriente de cada uno.
La NOM-001-SEDE establece factores de corrección según el número de conductores activos en el mismo conduit:
| Conductores activos en el conduit | Factor de corrección |
|---|---|
| 4 a 6 | 0.80 (reducción del 20%) |
| 7 a 9 | 0.70 (reducción del 30%) |
| 10 a 20 | 0.50 (reducción del 50%) |
| 21 a 30 | 0.45 (reducción del 55%) |
Ejemplo práctico: Un conductor Cal. 10 THHW tiene una capacidad nominal de 30A. Si se instalan 8 conductores activos en el mismo conduit, el factor de corrección es 0.70, reduciendo la capacidad a 21A. Si el circuito requiere 25A, el conductor Cal. 10 ya no es suficiente y debe usarse Cal. 8, o reducir el número de conductores en el tubo.
Este factor de corrección no aplica de la misma manera en charola tipo malla por su ventilación natural, lo que es una ventaja técnica real en instalaciones con alta densidad de conductores.
Charola Tipo Malla: Cuándo es el Sistema Correcto
La charola tipo malla no es simplemente "lo más económico": tiene ventajas técnicas específicas que la hacen superior al conduit en ciertos escenarios de instalación industrial.
Recorridos con alta densidad de cables
En naves industriales donde decenas o cientos de circuitos recorren el mismo trayecto (de la subestación al cuarto eléctrico, del cuarto eléctrico a los centros de control de motores, de los CCM a las líneas de producción), la charola tipo malla es el sistema económica y técnicamente superior:
- Un tramo de charola de 300mm puede alojar 40, 60 o más conductores simultáneamente
- No existe el límite del 40% de llenado del conduit (aunque sí hay criterios de apilamiento máximo)
- No aplica el factor de corrección por agrupamiento de la misma manera que en conduit cerrado
- La ampliación futura se hace simplemente colocando cables adicionales sin desmontar el sistema

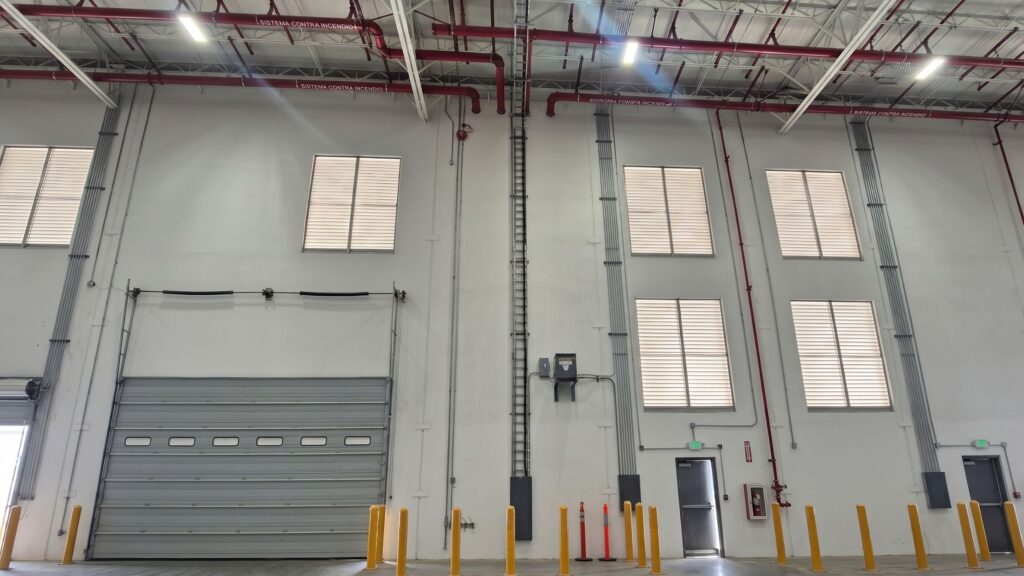

En el interior de naves industriales donde los cables recorren la estructura a 4 metros o más de altura, fuera del alcance de maquinaria y personal, la charola tipo malla es el sistema estándar en la industria mexicana. Las instalaciones en plantas automotrices, de alimentos, logísticas y de manufactura general en el Bajío utilizan charola tipo malla para la distribución principal de cables de potencia y control.
Instalaciones que requieren identificación y mantenimiento frecuente
La naturaleza abierta de la charola tipo malla permite identificar visualmente cada conductor sin desmontar nada. En instalaciones donde se realizan modificaciones frecuentes (líneas de producción con cambios de producto, instalaciones de manufactura flexible), la capacidad de agregar, retirar o reubicar conductores sin herramienta especial ni desmontaje del sistema es una ventaja operativa real.
Cables de gran sección (alimentadores principales)
Los cables de gran sección (Cal. 4/0, 350 MCM, 500 MCM y mayores) son físicamente difíciles de jalar a través de conduit por su rigidez y peso. En la charola tipo malla, estos cables se colocan directamente sobre la superficie de la charola sin necesidad de jaladoras ni guías pasacables, reduciendo significativamente el tiempo de instalación.
Reglas de Instalación para Charola Tipo Malla
La charola tipo malla no es un sistema sin restricciones. Estas son las reglas técnicas y normativas más importantes para su instalación correcta:
Altura de apilamiento máxima de cables
Aunque la charola permite múltiples cables en paralelo, el apilamiento tiene un límite técnico. La práctica estándar en instalaciones industriales es no superar una altura de apilamiento de cables igual al ancho de la charola. Una charola de 150mm de ancho no debe tener cables apilados a más de 150mm de altura, porque el calor generado por los cables inferiores no puede disiparse adecuadamente.
Separación entre cables de potencia y cables de control/señal
La NOM-001-SEDE y las buenas prácticas de ingeniería requieren separación física entre:
- Cables de potencia (voltaje mayor a 600V o corriente mayor a determinado nivel)
- Cables de control e instrumentación (señales de 4-20mA, termopares, encoders)
La inducción electromagnética de los cables de potencia puede interferir con las señales de instrumentación, causando lecturas erróneas y comportamiento impredecible en sistemas de control. Las opciones para manejar esta separación son:
- Charolas separadas físicamente con distancia mínima de 150mm entre sí
- Charolas apiladas con divisor metálico entre el nivel de potencia y el de control
- Charolas en lados opuestos de la estructura de la nave
Continuidad de tierra en el sistema de charola
El sistema de charola tipo malla metálica debe estar conectado a tierra en intervalos regulares (máximo cada 15 metros y en cada extremo del recorrido) y en cada accesorio de unión entre tramos. Muchos instaladores omiten este punto asumiendo que la continuidad metálica del sistema es suficiente, pero las uniones entre tramos de charola pueden tener resistencia eléctrica significativa si no se garantiza la continuidad con conectores de tierra o puentes de tierra.
Protección en puntos de cruce y zonas de tránsito
Donde la charola pase sobre zonas de tránsito de personas o maquinaria a altura menor a 2.5 metros, debe instalarse una cubierta de protección sobre la charola para evitar daño a los cables por impacto o por acumulación de materiales. Esta cubierta puede ser de lámina galvanizada o de policarbonato según el ambiente.
Soportería adecuada
El sistema de charola debe soportarse con herrería anclada a la estructura de la nave, con separación máxima entre soportes de 1.5 metros para charolas de hasta 300mm de ancho y 1.2 metros para charolas más anchas. Una charola sobrecargada con soportes insuficientes puede deformarse y soltar los cables, especialmente con cables de gran sección.
En la práctica de instalaciones industriales en México, la pregunta no es "¿conduit o charola?" sino "¿dónde uso cada uno?" La mayoría de las naves industriales correctamente diseñadas utilizan ambos sistemas en zonas específicas:
Nivel 1 — Acometida y alimentación principal: Conduit de pared gruesa desde la subestación o transformador hasta el cuarto eléctrico principal. Este tramo puede estar enterrado, en fachada o en zanja, siempre con conduit galvanizado y accesorios de sello impermeables.
Nivel 2 — Distribución principal en nave: Charola tipo malla de 300mm a 450mm de ancho recorriendo la nave a nivel de estructura (vigas o purlins), llevando los alimentadores principales desde el cuarto eléctrico hasta los centros de control de motores (CCM) y subtableros de zona.
Nivel 3 — Distribución de zona: Charola tipo malla de 100mm a 200mm de ancho descendiendo desde la distribución principal hacia cada zona de la nave, llevando los circuitos derivados de potencia y los cables de control.
Nivel 4 — Conexión a equipos: Conduit flexible o conduit rígido de 1/2" a 2" desde el punto de salida de la charola hasta cada equipo (motor, panel de operador, sensor, luminaria). Este tramo siempre es conduit, nunca charola directamente al equipo.
Este esquema combina la economía y capacidad de la charola para los recorridos de mayor longitud y densidad de cables, con la protección del conduit para los puntos expuestos y las conexiones finales.
Los precios son orientativos y varían según región, volumen de compra y proveedor. Se presentan como referencia para comparación relativa entre sistemas.
Tubería Conduit de Pared Gruesa:
| Diámetro | Precio aprox. por tramo 3m (MXN) | Accesorios adicionales estimados |
|---|---|---|
| 1/2" | $85 – $110 | Codos, uniones, abrazaderas: 40-60% del costo del tubo |
| 3/4" | $115 – $145 | Ídem |
| 1" | $185 – $230 | Ídem |
| 1-1/2" | $310 – $380 | Ídem |
| 2" | $480 – $580 | Ídem |
Charola Tipo Malla:
| Ancho | Precio aprox. por tramo 3m (MXN) | Accesorios adicionales estimados |
|---|---|---|
| 100mm | $180 – $220 | Curvas, uniones, soportes: 35-50% del costo de la charola |
| 150mm | $240 – $290 | Ídem |
| 200mm | $310 – $370 | Ídem |
| 300mm | $460 – $550 | Ídem |
| 450mm | $680 – $820 | Ídem |
Análisis de costo por capacidad de conductores:
Para llevar 20 circuitos de Cal. 12 (60 conductores incluyendo tierra) desde un tablero hasta una zona de la nave, la comparativa es:
- Con conduit: Requiere aproximadamente 3 tubos de 2" en paralelo o 5 tubos de 1-1/4". Costo de tubo + accesorios + mano de obra de instalación significativamente mayor que la charola.
- Con charola de 200mm: Un solo tramo de charola aloja todos los conductores con capacidad de reserva para ampliaciones. Costo de charola + accesorios + mano de obra notablemente menor.
La diferencia de costo aumenta exponencialmente con el número de circuitos. Para 5 circuitos o menos, la diferencia entre ambos sistemas es pequeña. Para 20 circuitos o más, la charola tipo malla puede representar un ahorro de 40% a 60% en el costo total de canalización.
Normativa Aplicable: Lo que Dice la NOM-001-SEDE
La NOM-001-SEDE establece los requisitos para ambos sistemas. Los puntos más relevantes para la selección son:
Para tubería conduit:
- El conduit metálico rígido (pared gruesa) está permitido en todas las clasificaciones de ubicación: interior, exterior, enterrado, en concreto y en áreas clasificadas con los accesorios correctos.
- El conduit EMT (pared delgada) no está permitido en exteriores expuestos, en concreto, en suelo ni en áreas clasificadas.
- El llenado máximo de conductores es del 40% del área interior para tres o más conductores.
Para charola portacables (cable tray):
- La NOM-001-SEDE permite el uso de charola portacables para conductores con aislamiento adecuado para instalación en charola (conductores tipo RHW, THHW, USE y equivalentes).
- No está permitido en áreas clasificadas (gases o polvos inflamables) salvo con conductores y configuraciones específicas.
- Requiere continuidad de tierra del sistema metálico de charola.
- Los conductores en charola abierta deben tener aislamiento adecuado para la exposición al ambiente.
Selección de Conductores para Charola Tipo Malla
No todos los conductores pueden instalarse en charola abierta. La NOM-001-SEDE requiere que los conductores en charola tengan aislamiento adecuado para instalación al aire libre o en charola. En México, los conductores más comunes para instalación en charola son:
| Tipo de conductor | Temperatura máxima | Aplicación |
|---|---|---|
| THHW-LS | 75°C en húmedo / 90°C en seco | El más común en instalaciones industriales mexicanas |
| RHW-2 | 90°C en húmedo y seco | Alta temperatura, cables de alimentador principal |
| USE-2 | 90°C | Enterrado directo y charola |
| XHHW-2 | 90°C en húmedo y seco | Alta temperatura y resistencia química |
El conductor THHW-LS (Thermoplastic High Heat-resistant Water-resistant Low Smoke) es el estándar más usado en instalaciones industriales en México por su disponibilidad, costo y características técnicas. El sufijo LS (baja emisión de humo) es especialmente relevante en naves cerradas donde en caso de incendio la visibilidad para evacuación es crítica.
❓ Preguntas Frecuentes
Con restricciones. En exteriores, la charola tipo malla de acero galvanizado puede usarse si está protegida de la lluvia directa (bajo alero o cubierta) y si los conductores tienen aislamiento adecuado para intemperie. En exteriores expuestos a lluvia directa sin protección, el conduit de pared gruesa es el sistema correcto. La charola de acero inoxidable o con recubrimiento especial amplía las posibilidades en exteriores, pero a un costo significativamente mayor.
¿La charola tipo malla requiere cubierta para cumplir la NOM?
No siempre. La NOM-001-SEDE permite charola abierta (sin cubierta) en la mayoría de las instalaciones industriales interiores. La cubierta es recomendable en zonas de tránsito, donde pueda caer material sobre los cables, o donde haya riesgo de daño mecánico por impacto. En instalaciones de sala de servidores o cuartos eléctricos limpios, la cubierta también se usa para control de polvo.
¿Cuánto peso puede soportar una charola tipo malla de 300mm?
Las charolas tipo malla de acero galvanizado estándar tienen una capacidad de carga uniformemente distribuida de entre 30 kg/m y 60 kg/m según el fabricante y el calibre del alambre. Para instalaciones con cables de gran sección (alimentadores de 500 MCM y mayores), es importante verificar la capacidad de carga de la charola y la separación entre soportes antes de especificar.
¿Puedo mezclar cables de diferentes voltajes en la misma charola?
Conductores de diferentes niveles de voltaje pueden compartir la misma charola si todos tienen aislamiento adecuado para el voltaje más alto del grupo. Sin embargo, los cables de instrumentación y señal (4-20mA, termopares, comunicación industrial) deben ir en charola separada de los cables de potencia para evitar interferencia electromagnética.
¿Qué mantenimiento requiere el sistema de charola tipo malla?
El mantenimiento principal es la revisión periódica de la condición del galvanizado (especialmente en ambientes húmedos o con vapores químicos), el apriete de los conectores de tierra y la verificación de que la carga de cables no supere la capacidad de diseño del sistema. En ambientes agresivos, se recomienda inspección anual. En ambientes normales de nave industrial, cada dos a tres años es suficiente.
